Zdravím všechny, jsem redaktor.Téměř ve všech elektronických a elektrických produktech se konektory deska-deska staly základním prvkem pro připojení různých komponent.Existence konektoru je nejen pro demontáž a připojení, ale také nosič pro poskytování proudu a signálu do výrobku.
V procesu používání konektorů má mnoho konstruktérů elektronických systémů podobnou zkušenost: použití levných konektorů a následné zaplacení vysoké ceny dokonce lituje.Nesprávný výběr a použití konektorů může způsobit selhání systému, stažení výrobku z trhu, případy odpovědnosti za výrobek, poškození desky plošných spojů, přepracování a opravy, což zase může způsobit ztrátu prodeje a zákazníků.Proto při navrhování elektronických produktů musíte zvolit vhodný konektor pro elektronické zařízení.V opačném případě bude situace, kdy malý konektor mezi deskami způsobí nefunkčnost celého systému, velmi narušená.

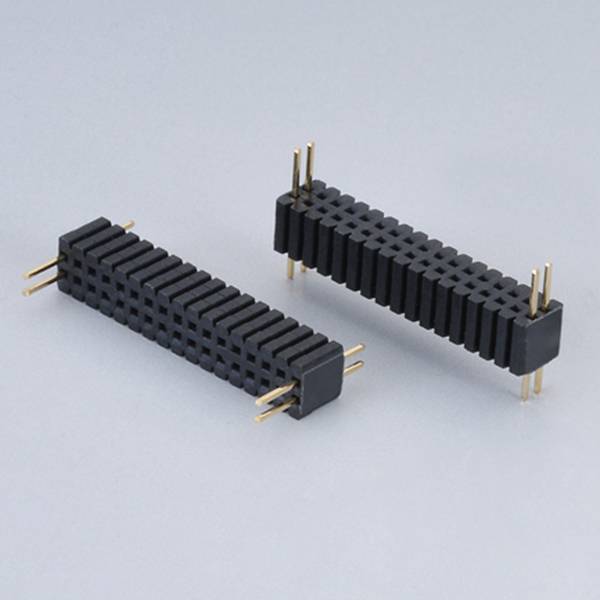

ROZTEČ HLAVY KOLÍKU: 1,0 MM (0,039″) TYP S DVOU ŘÁDKY PŘÍMÝ
Když si lidé vyberou konektor, budou nejprve zvažovat kontrolu nákladů.Dalšími jsou vysoká kvalita, vysoká stabilita a designové prvky samotného konektoru.Aby se zabránilo návrhářům elektroniky v podceňování důležitosti konektorů v procesu návrhu kvůli malým ztrátám a velkým ztrátám, výrobci konektorů deska-deska poskytují několik návrhů pro každého:
Za prvé: myšlenka dvoupólového designu.V řadě konektorů ERNI je myšlenka dvoupólového designu konzistentní.Dvoupólový design lze živě popsat jako „dvě mouchy jednou ranou“.Optimalizovaný design terminálu pro přizpůsobení vysokorychlostnímu přenosu signálu a poskytuje vyšší toleranci orientace.Pokud jde o indukčnost, kapacitu, impedanci atd., konstrukce svorek se dvěma tyčemi je menší než konstrukce svorek krabicového typu pro vysokorychlostní aplikace a je optimalizována pro dosažení velmi malé diskontinuity.Dvoupólová konstrukce umožňuje, aby na jedné desce plošných spojů bylo více konektorů bez problémů se zapojováním nebo zkratováním a není potřeba velký počet signálů na jednom konektoru.Jednoduché vedení dvoupólů může ušetřit místo, zmenšit konektor a zjednodušit detekci pájecích kolíků.Například položte 12 na desku.Snižuje také náklady na přepracování.Praktické aplikace, jako jsou uživatelská zařízení telekomunikačních koncových zařízení atd.
Za druhé: Konstrukce pro povrchovou montáž s vysokou přídržnou silou.U produktů SMT se obecně má za to, že přídržná síla na desce je špatná.Je přídržná síla PCB koncovek pro povrchovou montáž nižší než u koncovek s průchozími otvory?Odpověď zní: ne nutně.Vylepšení designu může účinně zlepšit retenci PCB.Pokud jsou pájecí držák, otvor (mikrootvor) čepu pro povrchovou montáž a velká pájecí podložka překryty, lze přídržnou sílu zlepšit.Dokonce i I/O konektory mohou používat kolíky pro povrchovou montáž.To lze živě přirovnat k „zakořenit“.Například při návrhu rentgenových přístrojů, ultrazvukových skenerů a robotických ethernetových přepínačů.
Za třetí: Robustní design.Pro určení spolehlivosti konektoru a zároveň umožnění použití plochých krimpovacích nástrojů je pólová deska upevněna na plášti, aby se zlepšila robustnost, dosáhlo se lepšího výrobního procesu a zvýšil se výkon.Shrnout to jedním slovem je „pevný jako skála“.Specifické aplikace, jako jsou skenery pozitronové emisní tomografie, vestavěné systémy železničních vozů atd.
Za čtvrté: vysoký proud, design s malými rozestupy.S miniaturizací automobilové elektroniky a spotřební elektroniky je třeba vzít v úvahu konstrukční koncepci vysokého proudu a malých rozestupů.
Za páté: Žádný design ohnutého čepu v procesu montáže.Tradiční lisování způsobí ohýbání nebo deformaci kolíků v důsledku nesprávného zpracování a proces ohýbání způsobí kapilární trhliny, což je nežádoucí pro dlouhodobý produkt, a také to ovlivní výkon a cenu obvodu.A ERNI používá přímé lisování rohů, lisovací koncovky mohou zabránit kapilárním trhlinám způsobeným procesem ohýbání a zajistit kompletní elektromechanické spojení.Koplanarita kolíků je 100 % a tolerance je řízena na ±0,05 mm.100% test koplanarity pinů pro povrchovou montáž zajišťuje spolehlivost procesu montáže desky plošných spojů, zajišťuje dobré pájení, zlepšuje míru kvality produktu a snižuje náklady.A zlepšit pevnost pravoúhlého konektoru, aby se zabránilo poškození konektoru v důsledku nesprávné obsluhy.Výraz „nerozbitný“ je velmi vhodný.Je zvláště vhodný pro rozhraní modulu InterfaceModule řadiče inkoustové tiskárny.
Za šesté: Pokročilý design zámku.ERNI používá konstrukci dvojitého zámku pro splnění různých potřeb.Pozitivní zámek je navržen pro aplikace se silnými vibracemi.Je velmi vhodný pro použití v automobilech a metru.Třecí zámek je určen pro všeobecné vibrační aplikace.Dvojité zámky a dvojité bezpečnostní pojištění zajišťují spolehlivé spojení a pro demontáž (opravu/výměnu) kabelů na místě není potřeba žádné speciální nářadí.Vhodné pro design monitorů, LED světel aut atd.
Konektory board-to-board hrají důležitou roli v návrhu celého elektronického systému.Při výběru elektronických součástek musí inženýři věnovat pozornost nejen technologii čipů, ale také výběru periferních součástek, aby systém fungoval hladce., Přehrajte multiplikační efekt.
