سڀني کي سلام، مان ايڊيٽر آهيان.بورڊ-کي-بورڊ ڪنيڪٽر ٽيسٽ معائنو.اچو ته گڏجي هيٺ هڪ نظر وٺو؛
1. ڏسو ته بورڊ کان بورڊ ڪنيڪٽر تي لوڊ ٿيل وولٽيج ان جي درجه بندي ٿيل وولٹیج جي 50٪ کان وڌيڪ نه هجڻ گهرجي.
2. بورڊ کان بورڊ ڪنيڪٽر جي تنصيب جي سائيز پلگ ان هيڊرز لاءِ، پي سي بي کي سولڊرنگ پيرن جي ڊگھائي جي ضرورت آهي ته پي سي بي جو ظاهر ڪيل حصو 0.5mm کان وڌيڪ هجي.
3. اعلي صحت واري بورڊ کان بورڊ ڪنيڪٽرن لاءِ، پوزيشننگ پنن سان ماڊل کي جيترو ٿي سگهي چونڊيو وڃي، جڏهن ته PCB اسپيس اجازت ڏئي، جيڪا دستي سولڊرنگ لاءِ آسان هجي.
4. چيڪ ڪريو ته ڪو بيوقوف ڊيزائن آهي.
5. چيڪ ڪريو ته ڇا بورڊ کان بورڊ ڪنيڪٽر ۾ استعمال ٿيل مواد ليڊ تي مشتمل آهي.
6. ننڍي سائيز جي بورڊ کان بورڊ ڪنيڪٽر، گھٽ رابطي جي دٻاء سان، ۽ گھٽ موجوده ۽ وولٹیج ايپليڪيشنن سان، ان کي استعمال ڪرڻ جي سفارش ڪئي وئي آھي سون جي تختي يا چانديء جي تختي واري ڪنيڪٽرز کي استعمال ڪرڻ لاء فلم جي مزاحمت کان بچڻ لاء سگنل متاثر ٿيڻ کان.
7. ملان کان پوءِ بورڊ کان بورڊ ڪنيڪٽر جي اوچائي کي ڏسو، ۽ ڇا اهو پي سي بي جي چوڌاري اجزاء جي سولڊرنگ جي اوچائي کي پورو ڪري ٿو.ملائڻ جي اوچائي PCB جي چوڌاري اجزاء جي سولڊرنگ جي اوچائي کان وڌيڪ هجڻ گهرجي، ۽ انهي کي يقيني بڻائڻ لاء هڪ خاص مارجن موجود آهي انهي کي يقيني بڻائڻ ته ڪو به مداخلت نه ٿئي.خاص ڌيان پي سي بي سولڊرنگ کان پوء اجزاء جي ممڪن اوچائي غلطين کي ادا ڪيو وڃي.

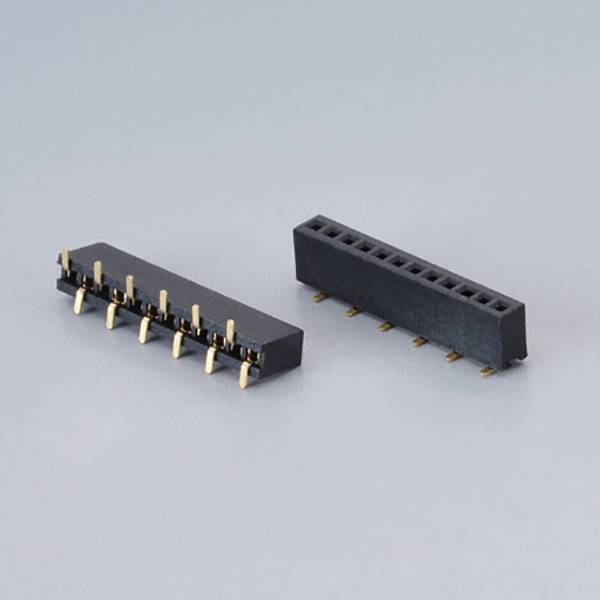

عورت هيڊر پچ: 1.27MM(.050″) سنگل قطار SMD
